氣體絕緣金屬封閉開關設備簡稱充氣柜，選用SF6或其他氣體作為絕緣介質,將斷路器、阻隔開關和母線等一次元器件會合密閉在低壓力充氣箱體內，完結一次主接線部分與外部環境阻隔。產品具有體積小、安全性好和可靠性高級長處。
因?yàn)槌錃夤褚淮谓泳€部分密封在充氣箱體內，相比一般的開關柜，工作時能量過于會合且散熱環境差。溫升過高，直接影響設備的安全穩定工作，假如不加以操控，過熱程度會不斷積累,而使相鄰的絕緣部件功用劣化，甚至擊穿構成事故。因此溫升操控造為生產制作的重要環節，產品的結構規劃、制作工藝對其有重要的影響。
溫升操控分析
充氣柜溫升取決于發熱量與散熱量的最終平衡,所以根本上應從削減發熱功率和添加散熱功率兩方面下手。
1.1 削減發熱功率(發熱仰制技術)
根據P1 =I2R可知要削減發熱功率，則需削減氣箱內載流元器件的電阻,氣箱內載流元器件的電阻影響要素可分為以下幾種。
(1)導體電阻。與導體材料(電阻率)、截面(包括截面積和截面形狀)和長度有關。
選用辦法:
1)選用固封技術能夠縮短導體長度，然后可削減發熱。
2)規劃時盡量縮短載流途徑。
3)對導體的電阻率應予操控,T2銅的導電率可到達56以上。
4)挑選本體電阻小的真空滅弧室。
5)導體的折彎半徑盡可能大，并防止折彎決裂。
6)CT 外置，選用穿芯式結構，且下降CT本體回路電阻。
7)導體截面挑選應適宜，以滿足載流的需要。
(2)動態觸摸電阻。與導體的外表處理,觸摸辦法、觸摸面積和觸摸壓力有關。
選用辦法:
1)增大并操控觸摸壓力。其會受人為要素影響，故需操控。
2)加大觸摸面積。導電觸摸面選用鍍銀、鍍錫處理,涂抹凡士林或?qū)щ姼嗫尚羞M(jìn)有用觸摸面積。
3)削減聯接點。每個聯接點的發熱量相當于500~ 1 000 mm長的導體發熱量。
4)安裝保證天然貼合，規劃上選用十字交叉孔搭接聯接。
(3)大電流時,載流導體的趨膚效應和附近效應。
選用辦法;
1)考慮趨膚效應的影響，減薄銅排厚度，圓柱形導體選用中空狀，以節約材料并利于散熱。
2)不同相導體安排或同相雙排安排時,導體距離盡可能增大。
3)避兔選用直角彎。
(4)氣箱或套管等用導磁材料時,渦流磁滯損耗。渦流丟掉引起的發熱可由下式給出
選用辦法:
1)載流導體穿越金屬箱體或柜體時,導磁材料應三相共筒，否則選用非導磁性材料。
2)典型的非導磁性材料如奧氏體不銹鋼、鋁等。
3)電流穿過部分選用刺進縫隙添加阻力的技術。
4)滅弧室靜端部位等溫室高的當?shù)芈?lián)接螺栓選用不銹鋼材料。
在充氣柜中，真空滅弧室回路電阻通常占斷路器的50%以上，觸頭間觸摸電阻是真空滅弧室回路電阻的首要組成部分。觸頭各級體系密封于真空滅弧室，產生的熱量只能經過動、靜觸頭導電桿向外部散熱。滅弧室靜端直接與支架聯接，動端則經過導電夾、軟聯接與動支架相連,因?yàn)閯?dòng)端聯接環節較多，導熱途徑較長，所以真空斷路器溫升的最高點多會合于動導電桿與導電夾聯接部位。對我公司產品而言，多會合于彈簧觸指處，所以該部位的溫升操控是整個產品的重要環節。
1.2添加散熱功率(傳熱技術)
充氣柜的散熱進程為:
1)箱內載流元件發熱并傳導至散熱裝置。
2)高溫導體(含散熱裝置)經過對流、輻射辦法向周?chē)^緣介質及氣箱壁散熱。
3)氣箱內外表吸熱并經過熱傳導辦法將熱傳遞至全氣箱外壁。
4)氣箱外壁向周?chē)鸁釋?duì)流、熱輻射散熱。
典型的散熱原理包括熱傳導、熱對流和熱輻射。(1)熱傳導是物體上溫度不均勻或有溫差時熱能移動的現象，這是在固體內的首要傳熱現象。熱傳導功率可由下式預算
選用辦法:
1)銀、銅和鋁的熱導率較高,從經濟性出發，常選用鋁或鋁合金制品作為散熱裝置的材料。
2)導體觸摸面敷銀可行進導熱作用。
3)加裝散熱裝置時,散熱組件與熱源的觸摸熱阻抗應減小，對充氣柜而言，即散熱裝置與銅排的觸摸電阻。
4)散熱裝置與熱源聯接時，可涂抹導熱膠或?qū)岣?/span>(又稱導熱硅脂、散熱膏和散熱硅脂)，其功用是克服金屬觸摸面的細小縫隙,削減熱阻。
5)散熱裝置選用銅底，銅底能夠鋁合金散熱器選用爆破焊接辦法取得較優聯接。
SF6氣體的熱導率相當于空氣(純氮與空氣性質附近)的3/4，定壓比熱容相當于空氣的0.6倍,因此熱傳導性能比空氣差。但是實際氣體的傳遞進程首要是對流傳遞，即因?yàn)榉肿拥幕顒?dòng)，帶著熱量搬運，SF6分子量大,比熱也是空氣的4倍,對流傳遞性能要優于空氣。因此,在充氣壓力為1400mbar時,其整體導熱功用要優于空氣(約為空氣的2~3倍)。
(2)熱對流是物體外表與相觸摸的流體間有溫差時呈現的傳熱現象。柜體外表、氣箱外表或熱源外表的天然對流散熱可用下式預算
說明:用于高海拔、高溫度環境時，對流散熱性能削弱,要堅持相同的允許溫升,則需行進空氣活動率。
選用辦法:
1)規劃專用散熱裝置，一般選用具有較好熱傳導功用的金屬材料，增大散熱外表積，以添加熱傳導、熱對流和熱輻射功率。
3)風道效應。添加風道高度差,并盡量使吸氣口面積和排氣口面積相匹配。如絕緣簡立放。
4)附加氣箱散熱罩,行進散熱外表積。
5)強制風冷，但需注意應選用質量較好的品牌產品，以防止失效或停電替換。
6)功率損耗較高的元件置于開關柜的下部，以取得最佳的散熱作用。
7)規劃選用散熱。
(3)熱輻射是物體以電磁波的辦法傳遞能量的辦法。熱輻射散熱可用下式預算

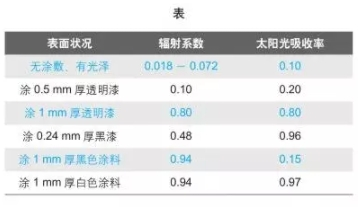

下表給出了金屬外表輻射系數8與太陽光的吸收率示例。
說明:
1)輻射與吸收均與輻射波長有光。
2)溫度不同的物體波長不同。
3) 115℃以下電器導體輻射波均為可視光波波長的紅外線，輻射系數與涂敷材料的色彩無關。
4)太陽的外表溫度近6000 K，輻射波長短,涂敷材料色彩不同，太陽光吸收率差別較大。
5)金屬雖具有較好的熱傳導功用，但其外表較光
亮?xí)r,輻射系數較低,常需涂敷或陽極處理以添加描射系數。
6)同一充氣柜的熱輻射散熱作用會隨周?chē)h(huán)境溫度的升高而削弱,海拔不會影響輻射散熱
作用。
7)輻射系數高的物體，處于較高溫度時則為出色的輻射散熱體，處于較低溫度時則為出色的輻射吸熱體。
選用辦法:
1)導體外表及氣箱外外表涂敷散熱降溫涂料:金屬散熱裝置盡管具很好的熱導性,但輻射系數低,選用散熱涂料，則可行進熱輻射系數，然后到達降溫的目的，可涂于銅排外表或氣箱外壁。
2)散熱器外表進行陽極處理。
3)絕緣筒環氧樹脂外殼加工成深褐色。
2總結
充氣柜在我國已經有多年的發展進程,許多的實驗及工作記載積累了許多重要材料。我公司經過不斷的探索，選用相應辦法,有針對性對充氣柜的結構規劃、制作工藝進行不斷的改善,削減體系損耗,下降體系發熱量,增強箱體的散熱性能，在天然散熱的條件下,徹底能夠完結處理溫升問題。
